一、概述

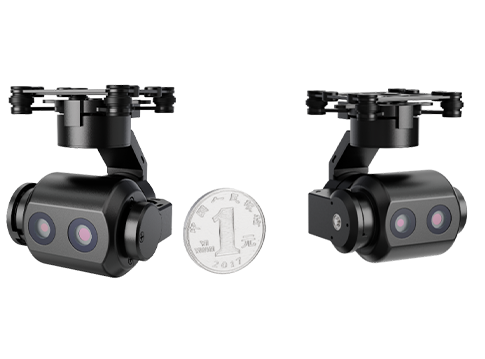

W60云臺采用三框架陀螺穩定控制，內埋的云臺穿線形式，搭載一顆千萬級可見光CMOS傳感器和一顆紅外傳感器，具備大小兩個視場角，能夠?qū)崟r輸出1080P的高清可見光視頻和紅外視頻，同時云臺組件具備目標鎖定和跟蹤功能

二、 框架角

方位角：-90°～+90°；

俯仰角：-120°～+90°；

橫滾角：-30°～+30°；

穩定精度：0.02°（1σ，擾動0.5°@1Hz）

三、 CMOS成像傳感器指標

1）千萬級CMOS

像素：1300萬；

焦距：3.5mm；

視場角：70.4°（D）×39.6°（V），誤差±5%；

畸變：≤5%；

景深：169cm～I(xiàn)NF

鏡頭構成：5P+1IR（波段650nm）

實時視頻分辨率：1920×1080；

拍照最大分辨率：4K、1920×1080；

識別距離：在能見度不小于8km條件下，對成年人的目標識別距離大于200m；

2）紅外熱成像

像素：256×192；

焦距：3.5mm；

視場角：30.9°（D），17.4°（V）；

畸變：≤0.7%；

鏡頭構成：5P+1IR；

實時視頻分辨率：1920×1080；

拍照最大分辨率：256×192；

識別距離：在能見度不小于8km條件下，對成年人的目標識別距離大于40m；

四、 電源

DC9V～15V，穩態功耗9W；

五、重量和體積

云臺部分重量約60g，體積44mm×46?mm×60mm；

跟蹤伺服板部分重量約35g，體積52mm×52mm×18mm；

控制盒重量約20g（選配）；

六、 輸出接口

視頻：網絡、HDMI；

控制：TTL串口、網絡、SBUS；

存儲：SD卡存儲；

七、 環境適應性要求

工作溫度：-40℃～+55℃；

存儲溫度：-45℃～+60℃；

抗雨性能：系統能夠在小雨條件下正常工作。
